顺序阀

出处：按学科分类—工业技术 北京出版社《现代综合机械设计手册下》第2457页（1523字）

顺序阀的基本功能是控制多个执行元件的顺序动作。通过改变控制方式、泄油方式和二次油路的接法，顺序阀还可作背压阀、卸荷阀和平衡阀用。

2．2．1 顺序阀的结构和工作原理

按工作原理和结构，顺序阀分直动式和先导式两类；按压力控制方式，顺序阀可分为内控式和外控式。

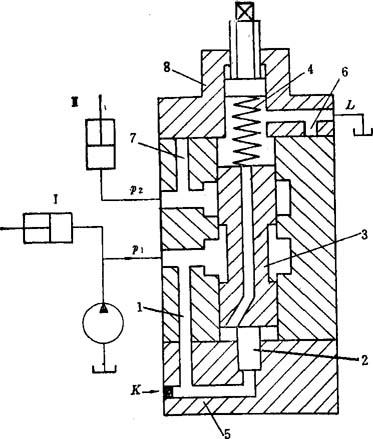

图7．6－26所示是直动式内控外泄顺序阀的结构和工作原理。

图7．6－26 顺序阀的结构和工作原理

p₁是进油口压力，p₂是出油口压力，L为卸油口。压力为p₁的油进入顺序阀后，经管路1作用在小活塞2的端面。主阀芯自上向下作用有弹簧4的弹簧力，自下而上作用有小活塞2传给主阀芯3的液压力。当进口压力p₁高于弹簧的调定值时，弹簧被压缩，主阀芯上移，进、出油口连通，油从出油口排出。

在顺序阀未开启前，泵排出的油只能进入缸Ⅰ，直到缸Ⅰ活塞右移到位后，无杆腔中的压力增高，直至顺序阀开启。此后，压力油经顺序阀到缸Ⅱ，推动缸Ⅱ活塞上移。如此便实现缸Ⅰ和缸Ⅱ的顺序动作。顺序阀的出油口不接通油箱，而是通向执行元件，其出口压力p₂也不为零，因此，需另设单独的泄油口L通向油箱。由于将进入阀的油作为控制油，作用在控制小活塞2上，故称其为内控式。

将下盖5转过90°，管道1断路。把控制油口K打开，由外接控制油控制顺序阀主阀芯的动作，则称为外控式顺序阀。外控式顺序阀的控制压力和阀的进油压力无关，控制压力较低。

若将阀的上盖8转180°，使通道6和7连通，则卸油口和出油口连通，称其为内泄式顺序阀。此时根据阀的功能的不同，出油口可接油箱(出油口压力为零)，也可接系统(出油口保持一定压力p₂)。出口接油箱的顺序阀又叫卸荷阀。若将单向阀和顺序阀并联，且共用一个阀体，则称为单向顺序阀，正向通油时油经过顺序阀，反向时油只经过单向阀。

顺序阀除可用于控制多个元件的顺序动作外，还可用于保压回路，并可作平衡阀用。此外，可用外控顺序阀作卸荷阀，用内控顺序阀作背压阀。

2．2．2 顺序阀的种类及其技术参数

顺序阀的种类及其技术参数见表7．6－16和7．6－17，型号意义如下：

①名称：X2F为直控(内控)顺序阀；X3F为远控(外控)顺序阀；X4F为卸荷阀；XD1F为直控(内控)平衡阀；XD2F为直控(内控)单向顺序阀；XD3F为远控(外控)单向顺序阀；XD4F为远控(外控)平衡阀

②连接形式：L为螺纹连接；B为板式连接；F为法兰连接 ③通径；mm ④控制压力范围(MPa)：D为0．5～1；E为1～3；F为3～7

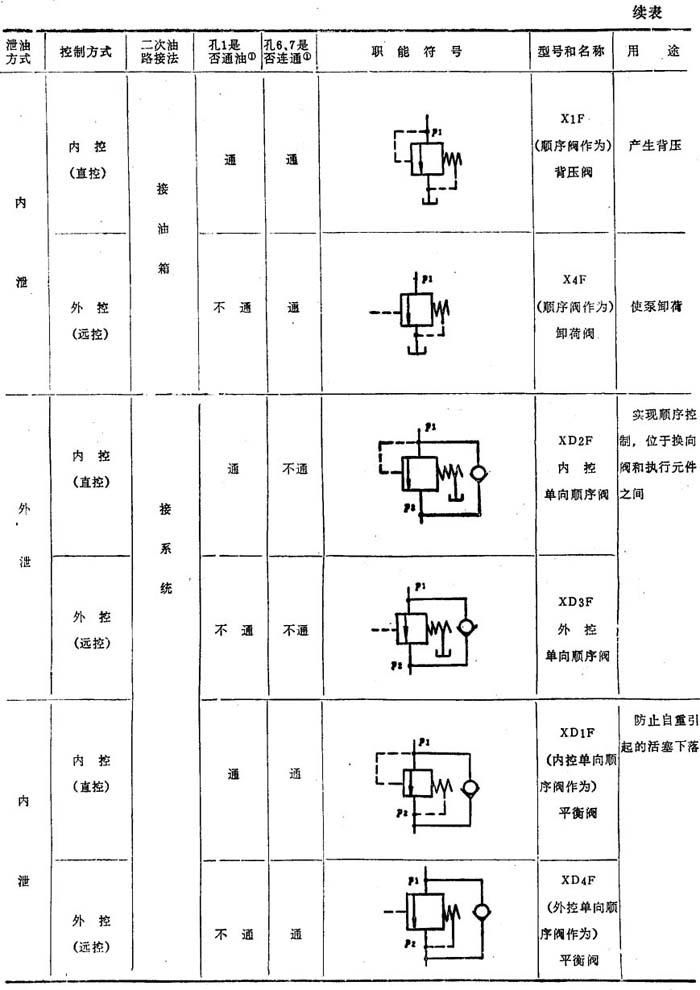

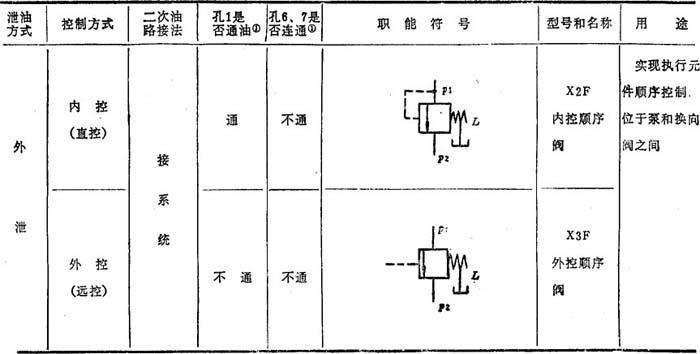

表7．6－16 顺序阀的种类及功能

注：①孔1、6、7参见图7．6－26。

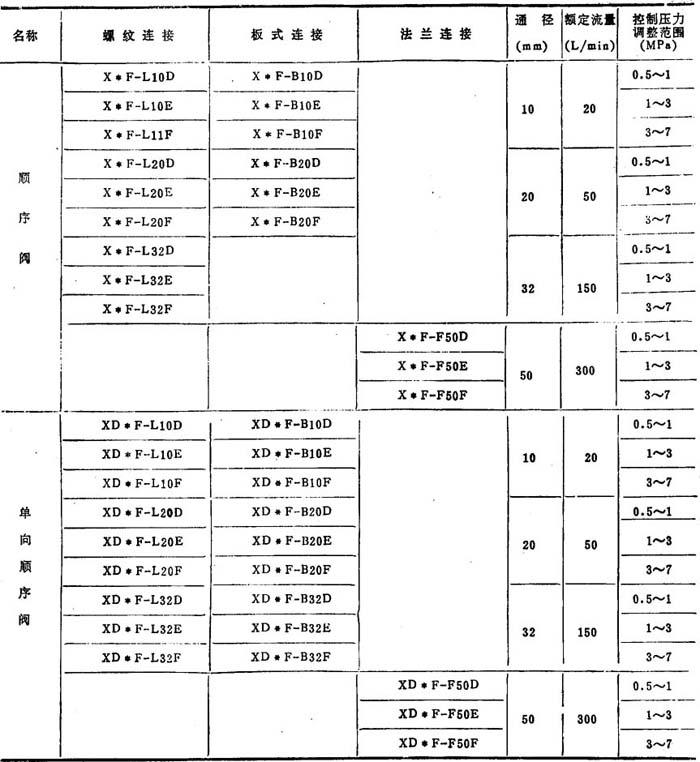

表7．6－17 顺序阀和单向顺序阀技术参数
